Datové kabely slouží k přenosu dat (informací) mezi zařízeními jako jsou televize, počítače, notebooky a mnoho dalších. Často nám z nich jde ale hlava kolem, kolik typů jich existuje.
Datové kabely jsou dnes naprosto nenápadnou, ale klíčovou součástí každé domácnosti i kanceláře. Připojujete jimi počítač k monitoru, externí disk k notebooku, tiskárnu k síti nebo telefon k nabíječce. Přestože je používáte denně, jejich označení může působit nepřehledně a technicky složitě. USB-C, HDMI 2.1, DisplayPort, Ethernet, Thunderbolt. Názvy se podobají, generace se rychle střídají a rozdíly mezi nimi nejsou na první pohled vidět.
Možná jste už zažili situaci, kdy kabel „pasoval“, ale zařízení nefungovalo podle očekávání. Obraz se trhal, přenos dat byl pomalý nebo se notebook vůbec nenabíjel. Často nejde o chybu zařízení, ale právě o nevhodně zvolený kabel. Ne všechny kabely se stejným konektorem totiž nabízejí stejnou rychlost, výkon nebo podporované funkce. Vnější vzhled může klamat a rozhodují technické parametry, které bývají uvedeny jen drobným písmem na obalu.
Orientace v datových kabelech je přitom důležitější než kdy dříve. Moderní zařízení zvládají přenášet obrovské objemy dat, obraz ve vysokém rozlišení i napájení jedním jediným kabelem. S rostoucími nároky na výkon však roste i význam správného výběru. Pokud například připojujete 4K monitor nebo rychlý externí SSD disk, rozdíl mezi běžným a kvalitním certifikovaným kabelem může být zásadní.
Zmatek často způsobuje také rychlý vývoj standardů. USB dnes existuje v několika verzích a každá z nich podporuje jinou rychlost přenosu dat i jiný výkon napájení. Podobně je tomu u HDMI nebo síťových kabelů, kde označení kategorie rozhoduje o maximální přenosové rychlosti. Bez základního přehledu se můžete snadno splést a investovat do kabelu, který nevyužije potenciál vašeho zařízení.
Dobrou zprávou je, že jakmile pochopíte základní principy, výběr kabelu přestane být složitý. Stačí vědět, jaké zařízení připojujete, jaký typ konektoru používá a jaké parametry potřebujete. Nejde o to znát všechny technické detaily, ale porozumět tomu, co je skutečně důležité. Díky tomu se vyhnete zbytečným nákupům i budoucím problémům s kompatibilitou.
V tomto článku vám proto přehledně vysvětlíme, jak se vyznat v nejběžnějších typech datových kabelů, na co si dát při výběru pozor a kdy se vyplatí investovat do kvalitnější varianty. Zaměříme se na praktické situace z běžného používání, abyste si dokázali snadno vybrat správný kabel pro svůj počítač, domácí síť i multimediální techniku. Po přečtení budete mít jasno v označeních i rozdílech, které dnes rozhodují o rychlosti a spolehlivosti připojení.
Základní vhled do datových kabelů
Datové kabely se liší podle účelu, rychlosti přenosu, typu konektoru i podporovaných funkcí. Některé slouží primárně k přenosu dat, jiné přenášejí obraz a zvuk, další kombinují data i napájení. Níže najdete přehled nejběžnějších typů, se kterými se dnes setkáte u počítačů, monitorů, síťových prvků i mobilních zařízení.
- USB kabely
USB je dnes nejrozšířenější standard pro přenos dat i napájení. Setkáte se s různými typy konektorů, například USB-A, USB-B, microUSB nebo moderním USB-C. Klíčové jsou ale především verze standardu, jako USB 2.0, USB 3.2 nebo USB4, které určují rychlost přenosu dat. Zatímco starší USB 2.0 dosahuje maximálně 480 Mb/s, moderní USB4 zvládá až desítky gigabitů za sekundu a může přenášet i obrazový signál. USB-C navíc podporuje technologii Power Delivery, takže jedním kabelem můžete současně přenášet data, obraz i napájet notebook.
- Thunderbolt
Thunderbolt je vysoce výkonný rozhraní, které dnes využívá stejný konektor jako USB-C. Oproti běžnému USB však nabízí vyšší přenosové rychlosti a stabilnější podporu externích monitorů či rychlých disků. Thunderbolt 3 a 4 umožňují přenos rychlostí až 40 Gb/s a bez problémů obslouží více 4K monitorů současně. Tento typ kabelu oceníte zejména u profesionálních pracovních stanic, dokovacích stanic nebo při práci s velkými objemy dat.
- HDMI
HDMI kabely slouží primárně k přenosu obrazu a zvuku. Používají se pro propojení počítače s monitorem, televizí nebo projektorem. Různé verze, například HDMI 1.4, 2.0 nebo 2.1, podporují odlišná maximální rozlišení a obnovovací frekvence. Pokud plánujete přenos 4K nebo 8K obrazu s vysokou obnovovací frekvencí, je důležité zvolit správnou verzi kabelu. Starší HDMI kabel může fungovat, ale nemusí zvládnout plný potenciál moderní grafické karty nebo televizoru.
- DisplayPort
DisplayPort je alternativou k HDMI a často jej najdete na počítačových monitorech a grafických kartách. Oproti HDMI bývá běžnější v pracovním prostředí a u výkonných sestav. Podporuje vysoká rozlišení i vysoké obnovovací frekvence, což oceníte například při hraní her nebo práci s grafikou. Moderní verze DisplayPort 1.4 a 2.0 umožňují přenos obrazu ve velmi vysoké kvalitě, včetně podpory více monitorů přes jeden výstup.
- Ethernetové kabely
Ethernetové, tedy síťové kabely, slouží k připojení zařízení do počítačové sítě. Označují se kategoriemi, například Cat5e, Cat6, Cat6a nebo Cat7. Každá kategorie určuje maximální přenosovou rychlost a kvalitu stínění. Zatímco Cat5e je dostačující pro běžné gigabitové připojení, vyšší kategorie jsou vhodné pro rychlejší sítě a náročnější provoz. V domácnosti i kanceláři zajišťují stabilnější a rychlejší připojení než bezdrátová síť.
- SATA a interní datové kabely
SATA kabely se používají uvnitř počítače k připojení pevných disků a SSD k základní desce. Jde o čistě datové propojení, které doplňuje samostatný napájecí kabel ze zdroje. Moderní rozhraní SATA III podporuje rychlosti až 6 Gb/s, což je dostatečné pro klasická SSD. U novějších NVMe disků se však používá rozhraní M.2 a PCIe, které již klasický kabel nepotřebuje, protože disk je zapojen přímo do základní desky.
Starší typy obrazových kabelů, jako VGA a DVI, se dnes používají spíše výjimečně. VGA přenáší analogový signál a je náchylnější na rušení i ztrátu kvality obrazu. DVI už pracuje digitálně, ale nepodporuje moderní funkce jako přenos zvuku nebo vysoká rozlišení na úrovni současných standardů. S těmito kabely se můžete setkat zejména u starší techniky nebo průmyslových zařízení.
Vyznáte se v datových kabelech?
Nejste si jisti správnými zkratkami pro datové kabely používané pro Ethernet? UTP vs. FTP, STP nebo FTP. Vysvětlíme rozdíly.
Pro průmyslové aplikace je výhodná nově se rozvíjející technologie „Single Pair Ethernet“ (SPE), především díky jednodušší instalaci a značné úspoře místa a nákladů na kabely.
Přestože bezdrátové technologie rostou na popularitě, drátové instalace mají své výhody a v průmyslu stále představují hlavní prostředek pro datovou komunikaci.
Datové kabely mohou být tvořeny pevnými vodiči (solid) nebo lanky (stranded). Kabely s pevnými vodiči jsou ideální pro stabilní instalace, zatímco kabely s lankovou konstrukcí jsou flexibilnější a vhodné pro pohyblivé instalace a výrobu patch kabelů. Díky internetu v práci i doma většina z vás zná pojmy jako UTP nebo FTP.
U/UTP
Kabel bez stínění, jen s kroucenými páry (Twisted Pair - TP), je běžně označován jako UTP kabel. Jde o nejjednodušší typ kabelu s kroucenými páry, který však má nižší odolnost vůči vnějšímu rušení a vyšší vyzařování.
I přesto je v mnoha aplikacích tento typ kabelu dostačující. Nicméně, pro nové instalace je lepší volbou kabel se stíněním, zejména vzhledem k tomu, že cenový rozdíl mezi U/UTP a F/UTP je dnes velmi malý.
F/UTP (FTP)
Kabel je stíněný vodivou fólií (Foil - F) s nestíněnými kroucenými páry (UTP) je podobný základnímu UTP kabelu, ale má pod hlavním plastovým pláštěm přidanou fólii, většinou hliníkovou.
Tento typ kabelu se běžně označuje také jako FTP kabel a je často používán v 10GBaseT aplikacích. Ve srovnání s UTP kabely je F/UTP (FTP) výhodnější, protože U/UTP nemá žádné stínění. Navíc cenový rozdíl mezi kabely je malý.
UTP kabely a jeho specifikace
Nestíněný kabel UTP je zdaleka nejoblíbenějším kabelem na světě. Používá se nejen k připojení zařízení do sítě, ale i k tradičnímu telefonu. Existuje sedm různých kategorií UTP, přičemž výběr závisí na tom, jaký výsledek chcete dosáhnout.
V současné době je nejrozšířenějším typem UTP kabelu CAT5e, který nahradil starý koaxiální kabel na většině míst.
- Vlastnosti UTP kabelu jsou velice pozitivní a výrazně usnadňují práci i instalaci.
- Dobře se šíří a řeší mnoho problémů, které měly koaxiální kabely.
- Používají se k připojení tiskáren, počítačů, routerů, switche atd.
- UTP kabel je vyrobený z měděného drátu nebo lícna.
- V současné době identifikujeme sedm kategorií.
CAT1
Běžně se používá pro telefonní linky. Tento typ kabelu není vhodný pro počítačové sítě a není kroucený. CAT1 je využíván telekomunikačními firmami pro služby ISDN a PSTN.
CAT2
Tento typ lze použít pro počítačové sítě i telefonní provoz. CAT2 je primárně využíván v sítích Token Ring a podporuje přenosovou rychlost až 4 Mbit/s.
CAT3
Stejný jako předchozí, ale s rychlostí přenosu až 10 Mbit/s. Postupně se začaly vodiče více kroutit. Vyšší specifikace znamená více zakroucené vodiče. Tento typ obsahuje čtyři páry kroucených vodičů a jeho maximální délka je 100 metrů. Byl používán v sítích 10Base-T Ethernet a Token Ring.
CAT4
Má čtyři páry kroucených vodičů, ale maximální rychlost se zvýšila na 16 Mbit/s. Díky většímu počtu zákrutů na palec může dosahovat vyšší rychlosti. Maximální délka kabelu je 100 metrů. Používá se pouze v sítích Token Ring.
CAT5
Jako první dosahuje rychlosti 100 Mbit/s a má více zákrutů na palec než předchozí kabely. Používá se v sítích Ethernet, FastEthernet a Token Ring.
CAT5E
Vodič má mírně vyšší výkon a umožňuje dosahovat rychlostí až 1 Gbit pomocí technologie Full Duplex. Sítě typu Token Ring se již běžně nepoužívají. Kromě Ethernetu a FastEthernetu je k dispozici i GigabitEthernet. Tento druh je nejběžnější v bytech či firmách.
CAT6
Technologie Full Duplex umožnila využití tohoto kabelu na předchozí specifikaci Gigabitového Ethernetu. Kabel obsahuje plastový oddělovač propletených párů, což snižuje elektromagnetické rušení. Dokáže podporovat rychlost 1 Gbit na vzdálenost 100 metrů a až 10 Gbit na vzdálenost do 55 metrů. Vodiče v konektoru nejsou přesně vedle sebe, sudé od lichých mají malý odskok.
CAT6A
Představen v roce 2009 jako vyšší specifikace. Nabízí lepší imunizaci proti přeslechům a elektromagnetickému záření. Příliš se v praxi nepoužívá.
CAT7
Specifikace CAT7 umožňuje přenos rychlosti 10 Gbit na 100 metrů. Každý kabel zvlášť je stíněný, což chrání před přeslechy a rušením. Používá se v data centrech a pro páteřní propojení mezi servery a přepínači.
Rozdíl mezi drátem a lícnou
Existují různé varianty UTP kabelů, včetně rozdílných typů drátů a lícen. I když se kabely mohou lišit v konektorech, samotné kategorie nebo přenosové vlastnosti vodičů zůstávají stejné. Všechny tyto kabely používají RJ-45 konektory, s výjimkou některých, které mohou využívat RJ-11/RJ-12.
Konektor pro lícnu má specifické zuby, které obepnou lícnu, zatímco konektor pro drát má tři zuby, které zabezpečí drát. Nesprávné upevnění konektoru na drát může vést k nespolehlivému spojení a následné nefunkčnosti.
Rozdíl mezi HDMI a ethernetovým kabelem
HDMI kabel
HDMI kabel slouží ke spojení set-top boxu s televizorem pro přenos digitálního obrazu a zvuku. Doporučuje se použít kabel, který je součástí balení set-top boxu, abyste předešli problémům se sledováním TV způsobenými nekvalitními kabely. Pokud máte domácí kino nebo AV receiver a chcete zvuk z televize přehrávat přes něj, můžete propojit set-top box s receiverem pomocí optického kabelu S/PDIF (Toslink). Tím zajistíte synchronizaci obrazu a zvuku a zvuk se přenese optickým kabelem do receiveru, zatímco obraz bude veden kabelem HDMI do televize.
Ethernetový (síťový) kabel
Pro přenos dat po kabelech lze použít ethernetové technologie, které zahrnují kroucenou dvojlinku. Ethernetový kabel slouží k propojení set-top boxu s modemem, což umožňuje využívat chytré funkce, například zpětné sledování pořadů nebo přístup k videotékám.
Existuje několik druhů síťových kabelů s různými přenosovými rychlostmi. Pro propojení set-top boxu postačuje ethernetový kabel označený jako Cat5/Cat5e, který je součástí balení. Pokud byste potřebovali kabel nahradit nebo prodloužit, lze ho zakoupit v obchodech s elektronikou.
Jak vybrat datový kabel pro mobil?
Nejprve si zjistěte, jaký typ konektoru má váš mobil.
- Konektor micro USB – z jedné strany plochý, není možné ho zandat do mobilu „vzhůru nohama“.
- Konektor USB-C – je to oválný konektor, je možné ho zasunout do mobilu z obou stran
- Lightning konektor – pouze pro Apple
Chcete rychlé dobíjení mobilu?
Má váš mobil schopnost rychlého dobíjení? Jestliže ano, je důležité vybrat správný datový kabel s touto funkcí. Pokud si nejste jisti, zda váš telefon tuto možnost nabízí, jednoduše vyhledejte informace online nebo v návodu.
Jak zjistit, zda nabízený kabel podporuje rychlé dobíjení pro váš typ telefonu? Je důležité se zaměřit na podporované protokoly pro rychlé dobíjení, které daný kabel nabízí.
Kabely pro telefony Apple iPhone tvoří speciální kategorii. Tyto kabely jsou velmi náchylné k poruchám a často se mechanicky poškozují, což vede k jejich nefunkčnosti. Bez ohledu na to, jestli je kabel originální nebo neoriginální, jsou náchylné k poruchám.
Jestliže netoužíte po rychlodobíjení
Na internetu či v obchodech lze zakoupit kabel v bulk balení (v sáčku). Je cenově dostupný a jedná se o originál. Pořídit můžete i kabel v krabičce od Applu, ten bývá ale dražší.

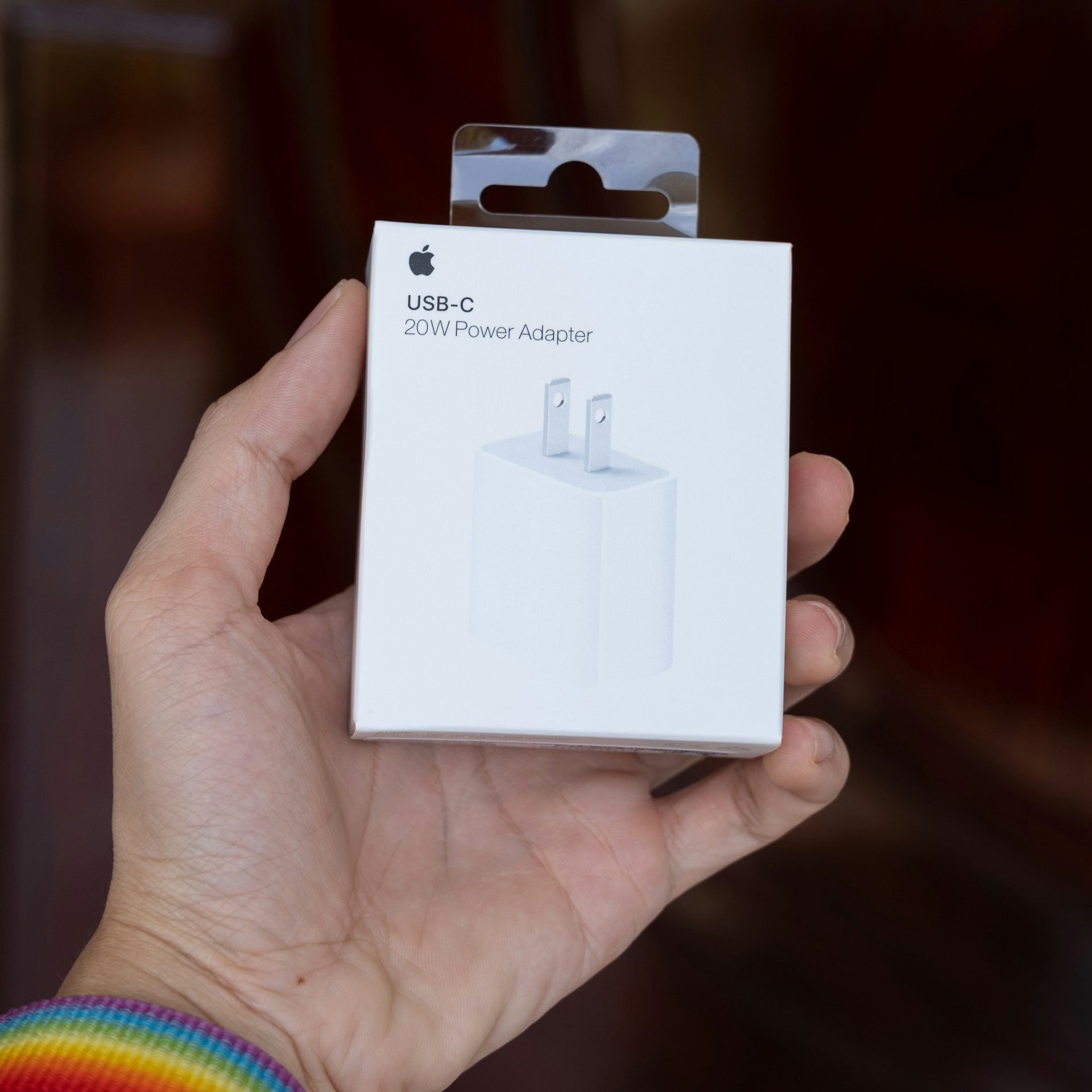

Jestliže chcete rychlodobíjení u iPhone
- Musíte vlastnit iPhone řady 8 a výš
- Nabíječka musí mít výkon alespoň 20W
- Kabel i adaptér musí podporovat alespoň jeden z těchto protokolů: QC 4.0, QC 4.0+, QC 5.0, USB PD 2.0 nebo 3.0 nebo Samsung Super Fast Charging (SFC).
- Adaptér kabelu musí být vybaven USB-C konektorem, u telefonu jde o Lightning konektor.
